Versatile Schwerlastschere für Großschrottwerke mit Luftkühlung

Produktübersicht

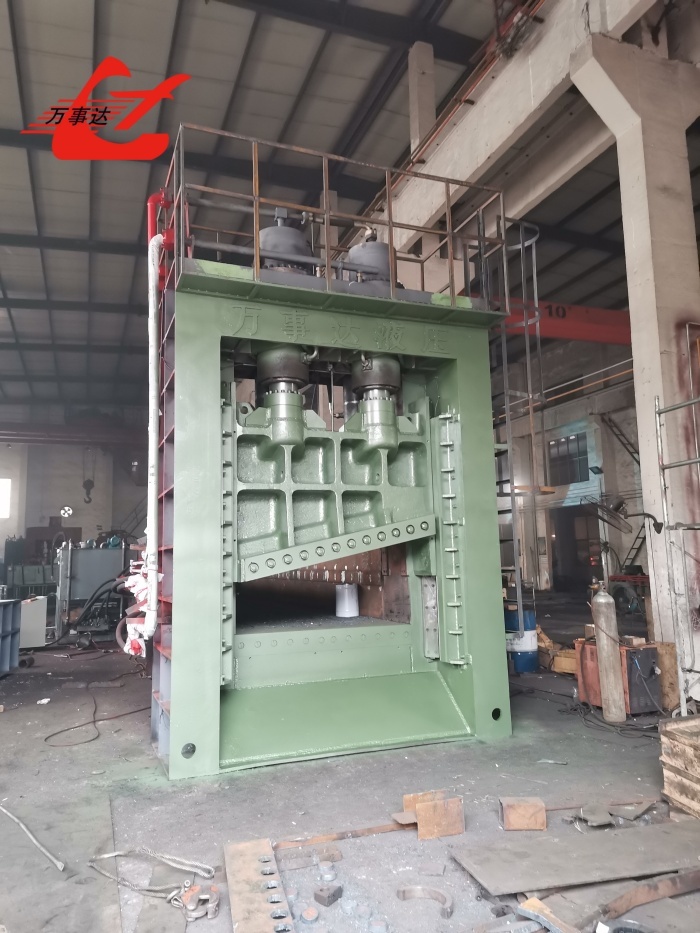

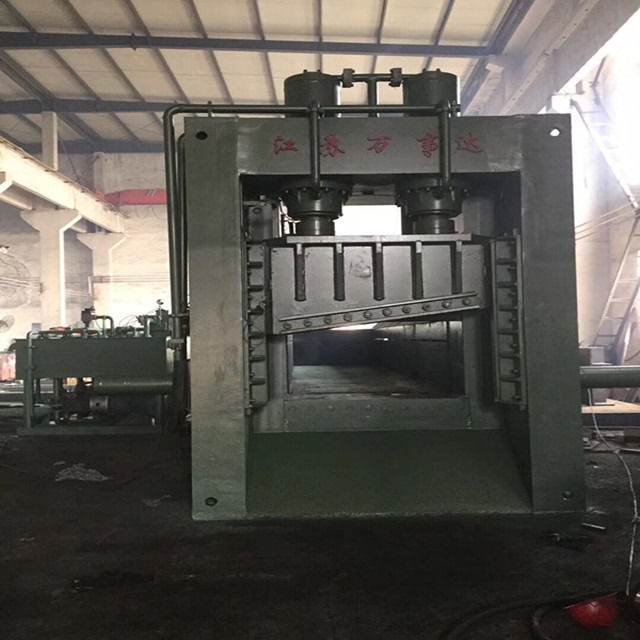

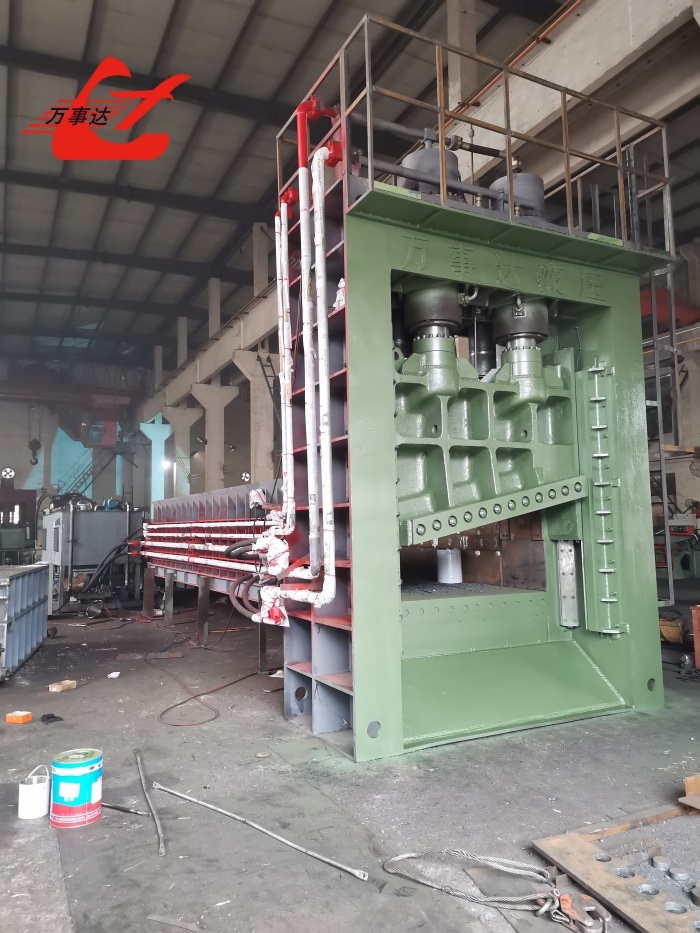

Die WANSHIDA Q43L-8000 hydraulische Portalschere ist für Recyclingvorgänge entwickelt, bei denen dieDie Konzistenz der großen Chargen und des fertigen Schrottes ist wichtiger als die manuelle Handhabung einzelner Teile.Die 8000 × 1950 × 900 mm große Ladekammer erlaubt es, lange Stahlprofile, Rohre, Platten und gemischte Strukturschrott direkt durch einen mechanischen Griff zu beladen.

Die Maschine wird von einem etwa 270 kW starken Hydrauliksystem angetrieben und erzeugt eine maximale Scherkraft von 8000 kN.Die 2000 mm große Klinge verarbeitet Druckschrott mit etwa 2 ̊3 Schneidzyklen pro MinuteDiese Kombination macht den Q43L-8000 für große Schrottwerften, Stahlwerke und Abbruchrecyclinganlagen geeignet, die regelmäßig mit sperrigen Eisenmetallabfällen umgehen.

Der Hauptwert dieses 800 Tonnen schweren Portalschers liegt nicht nur in der Schneidkraft, sondern auch in der organisierten Materialdurchführung von der Entladung über die vorübergehende Lagerung bis zum Schneiden.Transport und Ladung der ÖfenDurch die Umwandlung von unregelmäßigem Schrott in kürzere und handhabbarere Stücke kann die Maschine dazu beitragen, wiederholtes Handeln zu reduzieren und die allgemeine Effizienz des Recyclingwerkes zu verbessern.

Das Betriebsproblem

Große Recyclinganlagen erhalten oft Schrott in verschiedenen Längen, Formen und Dichten.Platten und Abbruchmaterialien können in ihrem ursprünglichen Zustand nicht immer effizient transportiert oder in die Öfen geladen werden.

Ohne geeignete schwere Schneideausrüstung können Betreiber:

• Langsames manuelles Schneiden mit der Flamme
• Wiederholte Beförderung von übergroßem Schrott
• Ineffiziente Nutzung der Lagerfläche
• Niedrige Ladedichte von Lkw und Containern
• Unvereinbare Größen der fertigen Materialien
• Hoher Arbeitskräfte- und Kraftstoffverbrauch
• Unterbrochene Brennöfenzufuhr
• Sicherheitsrisiken in der Umgebung von Handbearbeitungsbereichen

Diese Probleme betreffen nicht nur die Schneidephase, sondern können den gesamten Materialbehandlungsprozess innerhalb der Recyclinganlage verlangsamen.

Die Q43L-8000 Lösung

Der Q43L-8000 kombiniert Schrottempfang, hydraulische Kompression, Vorwärtszufuhr und Portalscheren in einem koordinierten System.Anschließend wird das Material zusammengedrückt und stabilisiert, bevor es zum Schneidblatt gebracht wird.

Bei der Verarbeitung von Mischschrott ist die Komprimierung besonders wichtig, da sie die Lücken zwischen unregelmäßigen Stücken verringert, loses Material kontrolliert und dem Blatt einen kompakteren Bündel bietet.Die hydraulische Kraft von 8000 kN schneidet dann das Material in kürzere Abschnitte, die für die Lagerung geeignet sind, Transport oder Ofenladung.

Die Fütterungsdistanz kann entsprechend der gewünschten Endlänge angepasst werden.Dies ermöglicht es Recyclingunternehmen, Schrott zu produzieren, der besser den Anforderungen von Stahlwerken und nachgelagerten Käufern entspricht.

Technische Spezifikation

Die Produktionsleistung hängt von der Schrottdichte, den Materialgrößen, der Stahlqualität, der Zufuhrleistung und der erforderlichen Schneidlänge ab.

Wichtige Vorteile für die Verwaltung von Schrottwerften

Verbesserte Materialströme

Die 8-Meter-Ladekammer akzeptiert lange und unregelmäßige Schrottteile in Chargen. Die Bediener müssen jedes Stück nicht separat positionieren und schneiden, was einen kontinuierlicheren Arbeitsablauf ermöglicht.

Weniger Materialbewegungen

Übergroße Schrottteile können in einem Bearbeitungsbereich geladen, komprimiert und geschnitten werden, wodurch die wiederholte Handhabung zwischen Lager-, Schneid- und Ladezonen verringert wird.

Eine bessere Nutzung des Lagerraums

Durch den Einsatz von Schrott in der Verpackung können die Recyclingwerften ihre verfügbaren Lagerflächen effizienter nutzen und eine klarere Materialkategorie aufbauen.

Höhere Verkehrseffizienz

Kurze und einheitlichere Schrottstücke können dichter in Lastwagen oder Container geladen werden.

Leichtere Ladung der Öfen

Stahlwerke benötigen Schrott, der sicher und effizient in Öfen geladen werden kann.

Gleichbleibende hydraulische Leistung

Das hydraulische System von 25 MPa sorgt für einen stabilen Druck für Kompression, Zufuhr und Schneiden.

PLC-koordinierter Schneidzyklus

Das PLC-System steuert die Reihenfolge der Materialkompression, -fütterung und -scheren, wodurch die Zykluskonsistenz verbessert und sich wiederholende manuelle Eingriffe verringert werden.

Geeignete Materialien

Die Q43L-8000 Schrottschere für schwere Anwendungen kann verschiedene Eisenstoffe verarbeiten, darunter:

• Stahlplatten und -abschnitte
• Rohre aus Stahl
• Stahl aus Stahlschienen
• Stahl für Winkel und Kanal
• I-Strahlen und Strukturprofile
• Schrott aus Karosserien von Leichtfahrzeugen
• Metallrahmen und Gehäuse für Maschinen
• Stahl für Abbruch
• Mischter Industrieabfall
• mit einer Breite von nicht mehr als 30 mm

Die maximale Schneidleistung hängt von der Form, der Dicke, der Qualität und der Anzahl der zusammengeschnittenen Stücke ab.Vor der Produktion sollten repräsentative Materialfotos und Abmessungen ausgewertet werden..

Typische Anwendungen

Die Maschine eignet sich für:

• Große Metallschrottrecyclingwerke
• Stahlwerke und Gießereien
• Anlagen zur Abbau von Schiffen und Fahrzeugen
• Zentren für das Recycling von Schwermaschinen
• Abfallverarbeitungsbetriebe
• Sammel- und Vertriebsstätten für Metalle
• Industrieanlagen für die Stahlverarbeitung
• Vorbereitungsleitungen für Brennladung

Wie die Q43L-8000 funktioniert

Der Schrott wird zunächst mit einem mechanischen Griff in die 8000 mm große Kammer geladen.

Der Zuführmechanismus bewegt das komprimierte Bündel in Richtung des Schneidkopfes. Wenn das Material die voreingestellte Position erreicht, bewegt sich die 2000 mm lange Klinge nach unten und übt bis zu 8000 kN Schneidkraft aus.

Nach jedem Schnitt wird das verbleibende Material durch das Fütterungssystem vorgeschoben.

Der fertige Schrott fällt in den Abwasserbereich und kann mit einem Grab gesammelt oder über ein optionales Fördersystem gebracht werden.

Wie man die Installation plant

Der Q43L-8000 wiegt etwa 92 Tonnen und erfordert eine angemessene Montageplanung.Standort der hydraulischen Station und sicherer Bewegungsbereich des mechanischen Griffes.

Die verfügbare Stromversorgung muß auch die etwa 270 kW installierte Leistung unterstützen.Transformatorkapazität und Kabelanforderungen sollten bestätigt werden.

Ein geeignetes Grundriss sollte ausreichend Platz für

• Einfallende Schrottlager
• Mechanische Belastung
• Maschineninstallation und Wartung
• Fertiggeschrottene Sammlung
• Zugangs- und Sicherheitszonen für Betreiber
• Hydraulik- und Elektroausrüstung

Nach Bestätigung der Maschinenkonfiguration können Grundbauzeichnungen und Installationsanleitungen bereitgestellt werden.

Anpassungsmöglichkeiten

Der Q43L-8000 kann nach Material und Betriebsbedingungen des Kunden konfiguriert werden.

• Maßgeschneiderte Abmessungen der Ladekammer
• Einstellbare Zuführungs- und Schneidlänge
• Fernbedienung
• Automatische zentralisierte Schmierung
• Förderförderungs-Entladungssystem
• Verbesserte hydraulische Ölkühlung
• Marken bestimmter elektrischer Bauteile
• Zusätzliche Sicherheitsvorrichtungen
• Ersatzteile für Klingen
• Individuelle Spannung, Frequenz und Farbe

Unterstützung nach dem Verkauf

WANSHIDA liefert Betriebsanleitungen, Grundstückszeichnungen, hydraulische Diagramme und elektrische Dokumentation.Betriebsausbildung und Fehlerdiagnose.

Ausländischer Ingenieurdienst kann bei Bedarf organisiert werden.Die Standardgarantiezeit beträgt 12 Monate unter normalen Betriebsbedingungen.

Häufig gestellte Fragen

Was unterscheidet die Q43L-8000 von einer kleineren Schrottschere?

Es kombiniert eine 800-Tonnen-Scherenkraft, eine 2000 mm-Klinge und eine 8-Meter-Ladekammer.

Wie ist die Schneidfrequenz?

Die Maschine führt ca. 2 bis 3 Schneidzyklen pro Minute durch.

Komprimiert die Maschine Schrott vor dem Schneiden?

Das hydraulische System komprimiert und stabilisiert loses Material, bevor es die Klinge erreicht.

Wie wird Material geladen?

Für die Aufnahme von Schrott in die Kammer wird in der Regel ein mechanischer Griff eingesetzt.

Kann die Länge des fertigen Schrottes angepasst werden?

Ja, die Zuführdistanz kann angepasst werden, um unterschiedliche Schnittlängen zu erzeugen, je nach Transport- oder Ofenanforderungen.

Kann diese Maschine Nichteisenmetalle schneiden?

Der Q43L-8000 ist hauptsächlich für Eisenschrott ausgelegt, Aluminium, Kupfer oder andere Nichteisenmaterialien sollten vor der Verarbeitung technisch bewertet werden.
